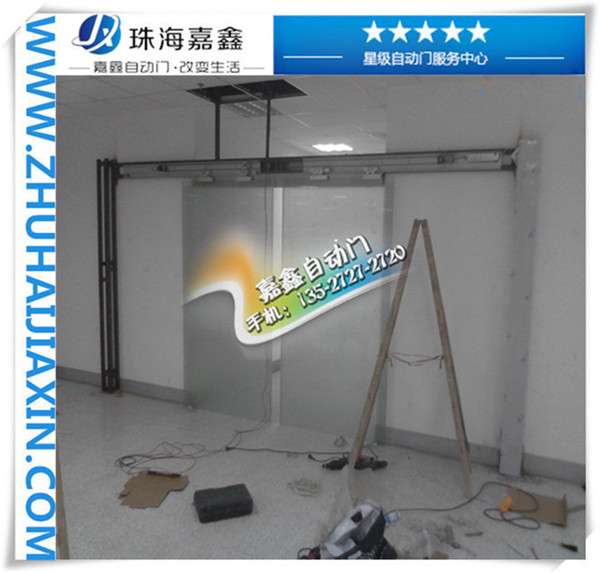

电源线和电机动力线应选用线径不小于1.5mm2铜芯护套电缆，其它控制线应选用导线截面不小于0.5mm2的铜芯电缆。电源后方应接于控制器的L端，零线应接于控制器的N端。机内稳妥应运用Ф5×20mm/6A的疾速熔断器，制止将机内稳妥作间接短路运用。电动门的门头电机应接于机内的P1端子排。报警器应接于机内的P4端子排。其他底子控制线应接于机内P2端子排。设备接线时应参照商品所附的接线图正确联接。

特别要留意，不得将高压控制线接于高压端子上或将高压控制线接于高压端子上。控制器的接线设备除本商品规则的事项外，其他事项应遵照电气平安操作规程的有关规则。控制器的设备方位依据用户的详细状况选择恰当方位悬挂于五磁场烦扰的墙体上。设备高度距地上不该小于1.2m。引出的电缆应沿墙体固定健旺。通电前应对悉数设备作业中止片面反省，招认无误之前方可送电试机。探头设备于室外恰当高度，视点可以调整。

自动门控制器操作运用：接通电源后，控制器数显窗口中心应闪现“-”，此刻为控制器的待机状况。控制器面板上的四个按键区分是“关门”、“接连”、“开门”、“报警”。按下“开门”或“关门”键时，显窗口应区分闪现“H”或“E”。此刻门机拖动门体运动，控制器此刻并有低频讯响声宣告。门体在运动时，当限位开关起作用或自动延时举措，门体自动接连运动，此刻低频讯响声自动接连发声。由开门到关门，或有关们到开门转化时，有必要按动接连键方可中止转化。自动门控制器控制：遥控器的“A”键对应手动开关的“开门”，“B”键对应手动开关的“接连”，“C”键对应手动开关的“关门”，“D”键对应手动开关的“报警”功用。运用时，按下遥控器相应的功用键约1――0.5S时门体将依照既定功用运动或接连，其操作进程同手动控制。遥控器的控制间隔与现场的电磁场强弱、遥控发射器的电池电压、气候的改动等要素有一定影响，这是正常景象，运用拉杆天线可恰当添加控制间隔。

报警功用运用设置：按入手动控制的“报警”或遥控器的“D”键可以设置报警状况。该键为反复键，即报警的设置和根除交流发作。当报警状况为设置时，窗口闪现“日”。当报警状况为根除时，窗口闪现为“-”。当报警呈现时，控制器将有高频声讯信号宣告。当门体建议(开关)时，报警状况自动根除。门体运动时，仍可设置报警，但报警功用处于暂停状况，当门体运动接连时，报警状况自动康复。发射电路可用电视机遥控器制品改制，将原发射管卸掉用引线接至已做好的公用发射器上，两个发射器并联并留意极性。然后找一个合适的按键把它短路，让它一向发射，最好是“屏显”键，为的是尽量不烦扰或许在辐射区的电视机。发射功率用RW调整，以刚好能接纳到为好。

首要元件选择：电机驱动电路用的四只功率管是IRF9540/P型/100V/19A和IRF540/N型/100V/28A的场效应管，由于它是以电压驱动的，简直不耗费驱动功率。它的内阻小，温升很小，可以将它们装在一块很小的铝板上，并留意绝缘。电机可以到汽配商铺去买12V的雨刮器电机，卸掉它的力臂，装上一个四冲程摩托车建议机的齿轮，用几个小链条接起来，然后用一块钢板做一个支架固定在门上。为了避免停电对门的正常运用构成影响，所以我规划了用变压器降压配上12V的蓄电池，首要电路用12V供电，与市电阻隔，平安性跋涉了。

人体挪动勘探选用旧式热释电红外线勘探模块HN911。V1用作延时控制，经过调度电位器RP1便可改动延时控制的工夫。光耦MOC3020起交直流阻隔作用。当无人行走需经过自动门时，HN911输入端为低电平，V1无控制信号输入，双向晶闸管V2封锁，负载电机不作业，门处于封锁状况。当有人接近自动门时，HN911模块检知到人体红外能量，输入端I为高电平输入，双向晶闸管导通，负载电机作业，翻开自动门。当自动门作业到位时，由限位开关S切断电源。由于HN911模块输入端2输入的电平正好和输入端1的电平相反，故可用输入端2的输入控制自动门封锁。

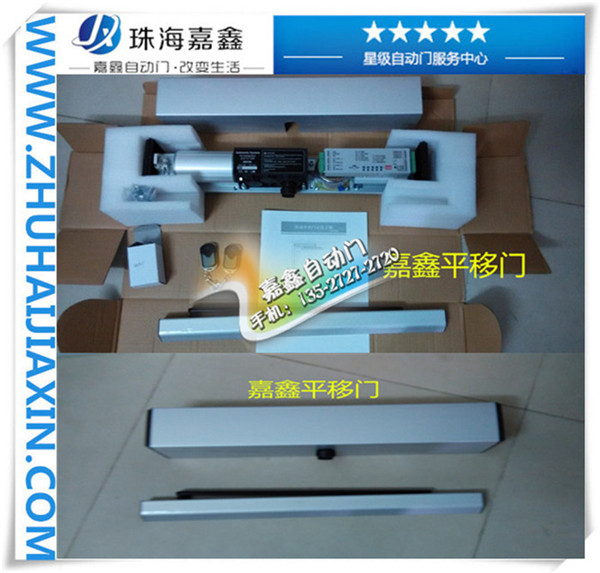

自动门控制器设备运用说明信息，仅供参考!松下自动门控制器是松下自动门外面的首要部件，具有零碎状况检测功用，控制自动门的开或关，那麼我们关于松下自动门控制器理解多少呢?土拨鼠装潢网在这里为我们引见松下自动门控制器，希望可以对我们理解松下自动门控制器有所帮助。松下自动门控制器电路硬件组成：自动门控制设备由门内光电勘探开关K1、门外光电勘探开关K2、开门到位限位开关K3、关门到限位开关K4、开门实行机构KM1(使直流电动机正转)、关门实行机构KM2(使直流电动机回转)等部件组成。光电勘探开关为检测到人或物体时为ON，不然OFF。

松下自动门控制器作业原理：

1、当有人由内到外或由外到内经过光电检测开关K1或K2时，开门实行机构KM1举措，电动机正转，抵达开门限位开关K3方位时，电机接轮作业;

2、自动门在开门方位停留8秒后，自动进入关门进程，关门实行机构KM2被起动，电动机回转，当门挪动到关门限位开关K4方位时，电机接轮作业;

3、在关门进程中，当有人员由外到内或由内到外经过光电检测开关K2或K1时，应立刻接连关门，并自动进入开门顺序;

4、在门翻开后的8秒等候工夫内，若有人员由外至内或由内至外经过光电检测开关K2或K1时，有必要从头末尾等候8秒后，再自动进入关门进程，以保证人员平安经过。
